教你装饰施工图怎么识图!

一、概述

装饰施工图是用于表达建筑物室内室外装饰形状和施工要求的图样。

(一)装饰施工图的特点

1.装饰施工图涉及的面广

2.装饰施工图的比例较大

3.装饰施工图的图例没有统一的标准,有时须加文字注释。

4.标准定型化设计少

5.装饰施工图细腻、生动

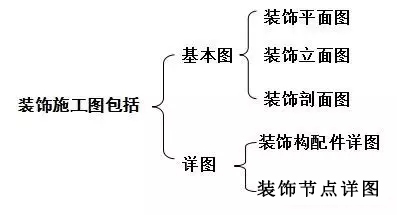

(二)装饰施工图的内容与排列

装饰施工图图纸的排列原则是 :

表现性图纸在前,技术性图纸在后,装饰施工图在前,室内配套设备施工图在后,基本图在前,详图在后,先施工的在前,后施工的在后。

二、建筑装饰平面图

(一)楼地面装饰平面图

1.楼地面装饰平面图的形成与图示方法

楼地面装饰平面图是用一个假想的水平剖切平面在窗台略上的位置剖切后,移去上面的部分,向下所做的正投影图。

与建筑平面图基本相似,不同之处是在建筑平面图的基础上增加了装饰和陈设的内容。

2.楼地面装饰平面图的图示内容

(1)建筑平面的基本结构和尺寸

(2)装饰结构的平面位置和型式,以及饰面材料和工艺要求

(3)装饰结构与配套设施的的尺寸标注

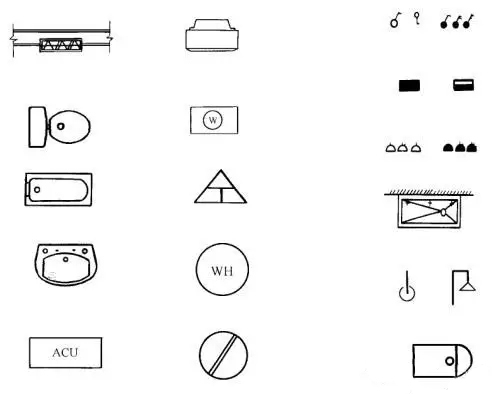

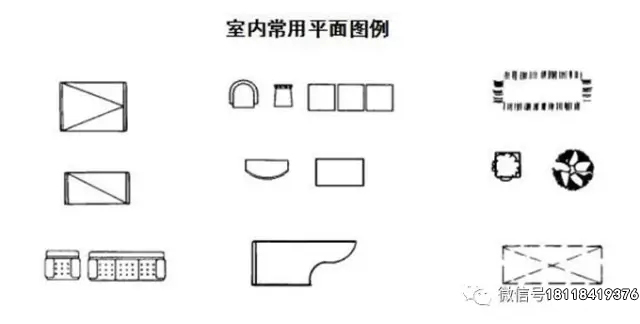

(4)室内家具、陈设、织物、绿化的摆放位置及说明

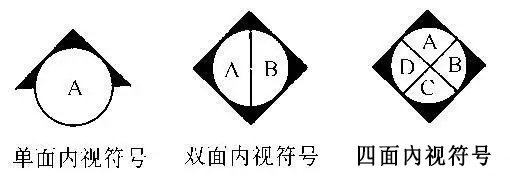

(5)视图符号

圆圈直径可选择8~12mm

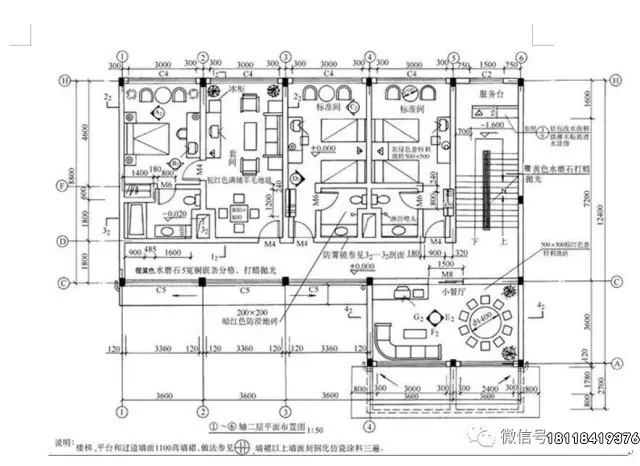

3.楼地面装饰平面图的识读



(二)顶棚装饰平面图

1.顶棚装饰平面图的形成

顶棚装饰平面图一般采用镜像投影的方法表示,即假想在地面上放一面镜子,顶棚构造在镜子中的成像,称为顶棚平面图。

顶棚平面图反映房间顶棚的形状、装饰做法及所属设备的位置、尺寸等内容。

2.顶棚平面图的内容

(1)表明墙柱和门窗洞口的位置

(2)表明顶棚装饰造型的平面形式和尺寸,并通过附加文字说明其所用材料、色彩、及工艺要求。

(3)表明顶部灯具的种类、式样、规格、数量及布置形式和安装位置。

(4)表明空调通风口、顶部消防报警等装饰内容及设备的位置等。

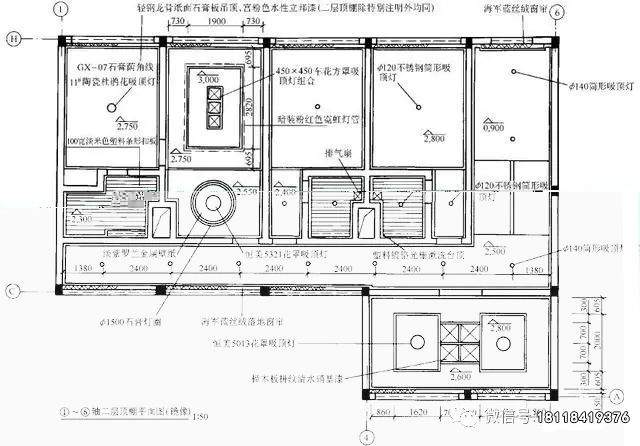

3.顶棚装饰平面图的识读

三、建筑装饰立面图

1.建筑装饰立面图的形成与作用

(1)形成:

将建筑物装饰的外部墙面或内部墙面向与其平行的投影面所作的正投影图称为装饰立面图。

室内装饰立面图目前采用的方法主要有三种:

①一种是假想将室内空间垂直剖开,移去剖切平面和观察者之间的部分,对剩余部分所作的正投影图。

②第二种是假想将室内各墙面沿面与面相交处拆开,移去不予图示的墙面,将剩余墙面及其装饰布置,沿铅直投影面所作的投影。

③第三种是设想将室内各墙面沿某轴阴角拆开,依次展开,直至都平行于同一投影面,形成的立面展开图。

(2)作用:

反映墙面或柱面的装饰造型、饰面处理以及剖切到顶棚的端面形状、投影到的灯具或风管等内容。

2.建筑装饰立面图的内容

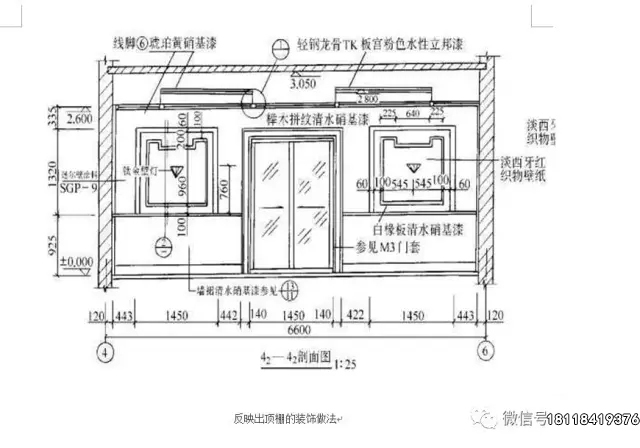

3.装饰立面图的识读

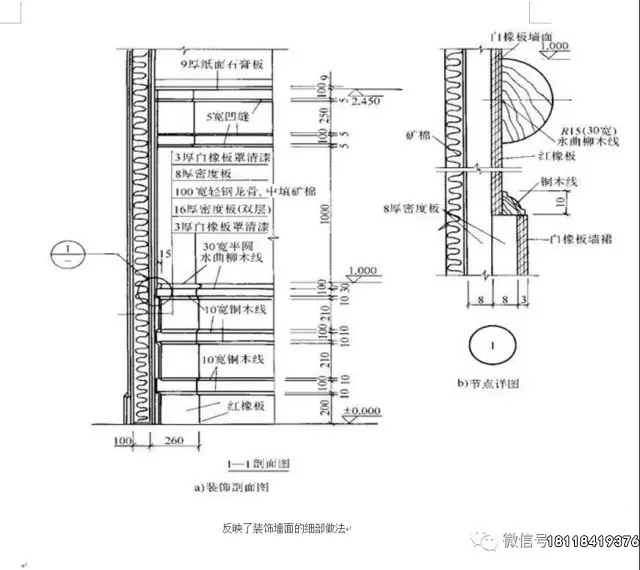

四、建筑装饰剖面图与详图

1、概念:建筑装饰剖面图是用假想的剖切平面将建筑某部位垂直剖开得到的正投影图。

2、用途:主要表示该部位的内部构造情况
